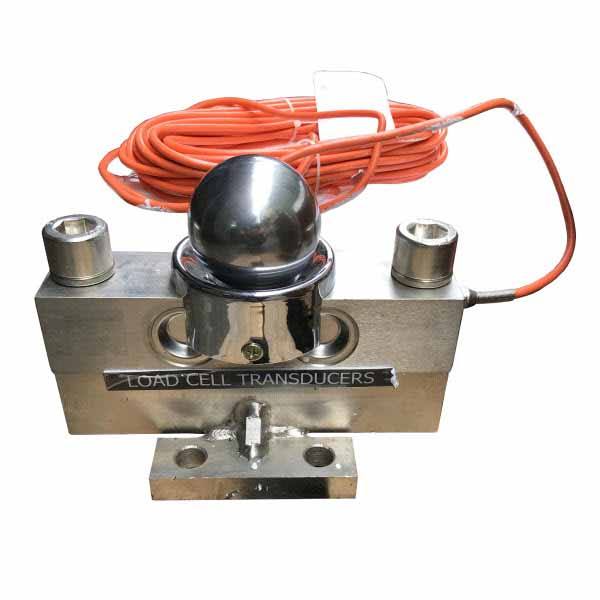

Cảm biến lực Loadcell QSA-BTA (kiểu cầu bi)

CẢM BIẾN LỰC LOADCELL: QSA - BTA (kiểu cầu bi)
 Cảm biến lực QSA, BTA được ứng dụng cho các hệ thống cân xe tải, cân bồn, cân trục.
 Là dòng Cảm biến lực cao cấp của SNK-Keli với các thương hiệu nổi tiếng như: Keli, AMCells.
 Cảm biến lực QS/QS-A là dòng cảm biến thuộc kiểu Double Ended Shear Beams (Điểm cắt kép).
 Tổng trở ngõ vào: 750 Ohm.
Tổng trở ngõ ra: 700 Ohm
 Độ chính xác cao.
 Cảm biến lực (Load Cells) QS-A có sẵn từ 10t đến 50t. Và được tùy chỉnh theo yêu cầu của khách hàng.
 Vật liệu chế tạo là hợp kim thép, hàn kín, không thấm nước và chống ăn mòn do môi trường sử dụng. Khả năng chống chịu sét tốt.
 Cấu trúc thanh có viên bi chịu lực, khả năng tự cân bằng tốt. Phù hợp với các ứng dụng cân sàn lớn, cân xe tải, cân bồn, cân trục xe lửa và các ứng dụng cân điện tử khác.
 Dễ dàng lắp đặt và độ tin cậy cao.
 Đạt chứng chỉ OIML : R60/2000-NL1-06.08.
 Màu dây đấu nối với dây Đen:
Exc+    Exc-    Sig+    Sig-    shield
Đỏ    Đen    Xanh    Trắng    Vàng
 Màu dây đấu nối với dây Cam:
Exc+    Exc-    Sig+    Sig-    shield
Xanh    Đen    Trắng    Đỏ    Vàng
 Thông số kỹ thuật
Tải trọng (t)    10/15/20/25/30/40/50
Cấp chính xác    C3
Khoảng quy mô xác minh tối đa (Nmax)    3000
Giá trị xác minh nhỏ nhất (Vmin)    Emax/10000
Độ nhạy điện áp xuất (mV/V)    2.0 ± 0.02
Tổng trở ngõ vào (Ω)    750 ± 15
Tổng trở ngõ ra (Ω)    702 ± 3, 702 ± 3 (>15m)
Điện trở cách ly (MΩ)    ≥ 5000 (tại 50VDC)
Vùng Zero (%FS)    1.0
Nhiệt độ bù (°C)    -10 ~ +40
Nhiệt độ hoạt động (°C)    -35 ~ +70
Điện áp cấp khuyến nghị (V)    5 ~ 12 (DC)
Điện áp cấp tối đa (V)    18 (DC)
Quá tải an toàn (%FS)    150
Quá tải tối đa (%FS)    300
Cấp bảo vệ    IP68
Cáp tín hiệu (Mét)    8m(10t), 10m(15t), 12/16m(20t), 12/16m(25t), 12/16m(30t), 16m(40~50t)


LOADCELL QSA-BTA

-  Vật liệu: Hợp kim thép, thép không gỉ
